恒溫搖床溫控系統整體方案設計

來源：未知發布日期：2023-05-25 13:47【大中小】

硬件電路架構

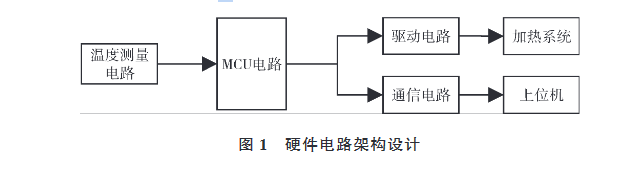

恒溫搖床由加熱電阻絲對箱體進行加熱，因此在加熱控制系統中，首先由傳感器檢測溫度，然后與設定值進行比較。單片機采用PID 控制算法輸入模擬PWM 波形，通過三極管驅動固態繼電器導通，控制加熱電阻絲工作，并由上位機實時監控溫度過程參數。分析以上各個功能模塊，在硬件電路層面將恒溫搖床溫控系統分為溫度測量電路、MCU 電路、通信電路、驅動電路等部分。溫控系統硬件電路架構設計如圖 1 所示。


軟件架構

溫控系統軟件為運行在單片機中的固件程序，主要包括硬件驅動以及控制算法實現。結合程序的模塊化設計思想，軟件根據需要實現的功能分為以下模塊：溫度采集程序、溫度控制程序、串口通信程序等，MCU 根據中斷切換處理事件。溫控系統軟件架構設計如圖 2 所示。
